Un TK rompe presión de Ø9 metros toma forma en La Negra

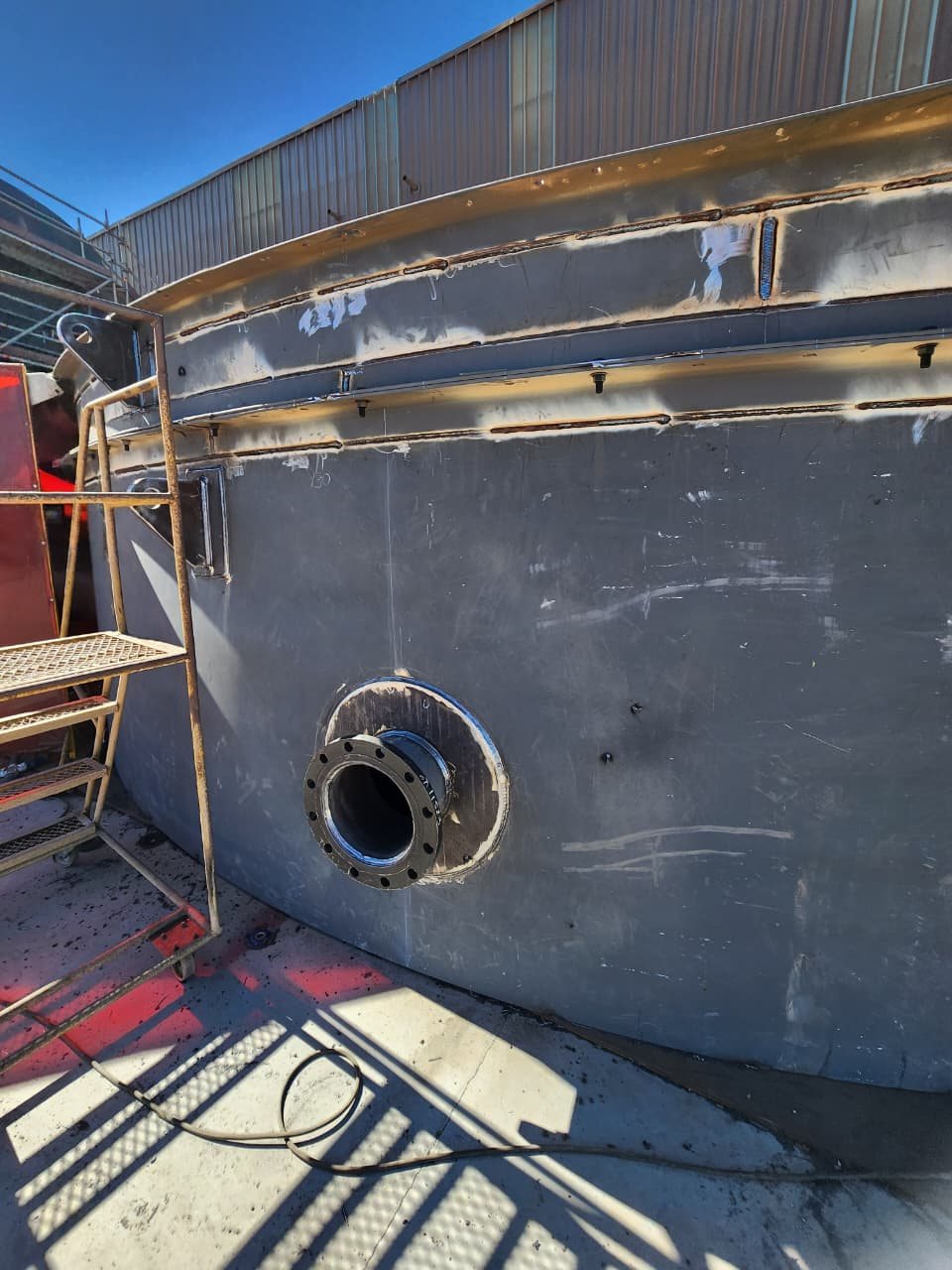

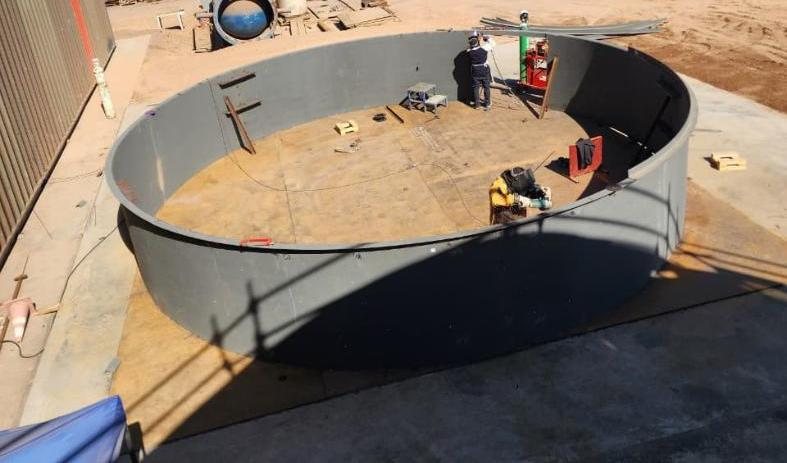

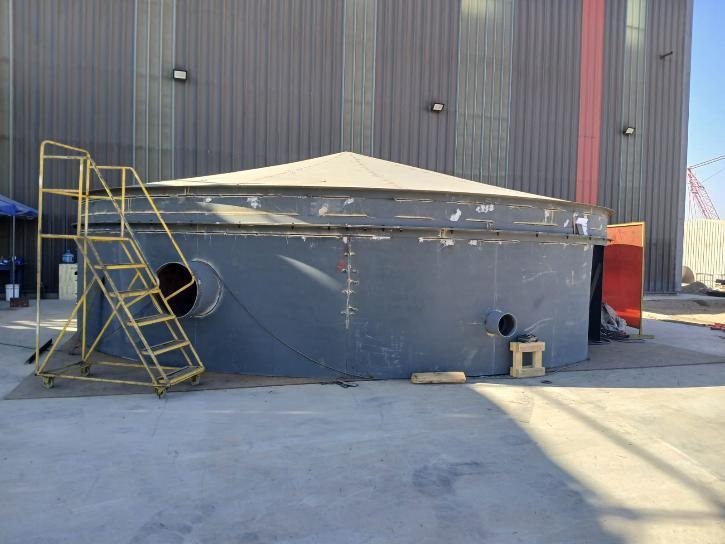

En fabricación · Minera SpenceUn estanque rompe presión de 9 metros de diámetro y unas 26 toneladas de acero que CGK fabrica de forma integral en su planta de La Negra (Antofagasta) para Minera Spence: fondo, cuatro secciones de manto, techo con boquillas y drenajes, escalera helicoidal de acceso y barandas perimetrales desmontables.
El proyecto partió en febrero de 2026 con la ingeniería de fabricación completa: planos de taller, WPS y soldadores calificados, y las memorias de cálculo del yugo de izaje y del atril de traslado — ambas de diseño CGK y validadas por el cliente antes de las maniobras.
El desafío no es solo el tamaño, sino el viaje: la ruta a la mina admite una altura máxima de 9,5 metros, así que el estanque se fabrica seccionado, con unión bridada en el manto, para trasladarse como carga oversize y soldarse en terreno.

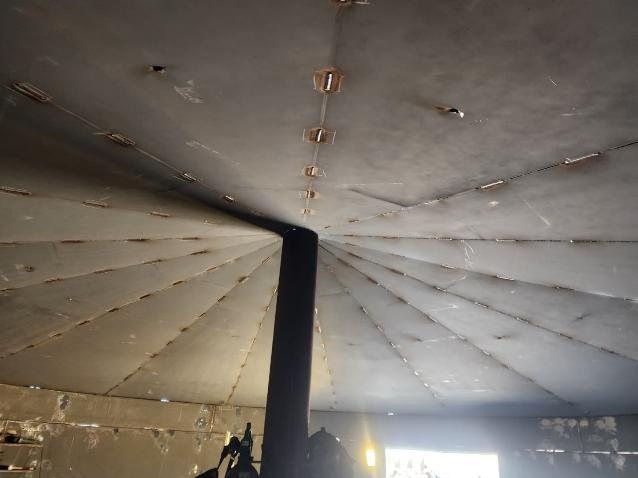

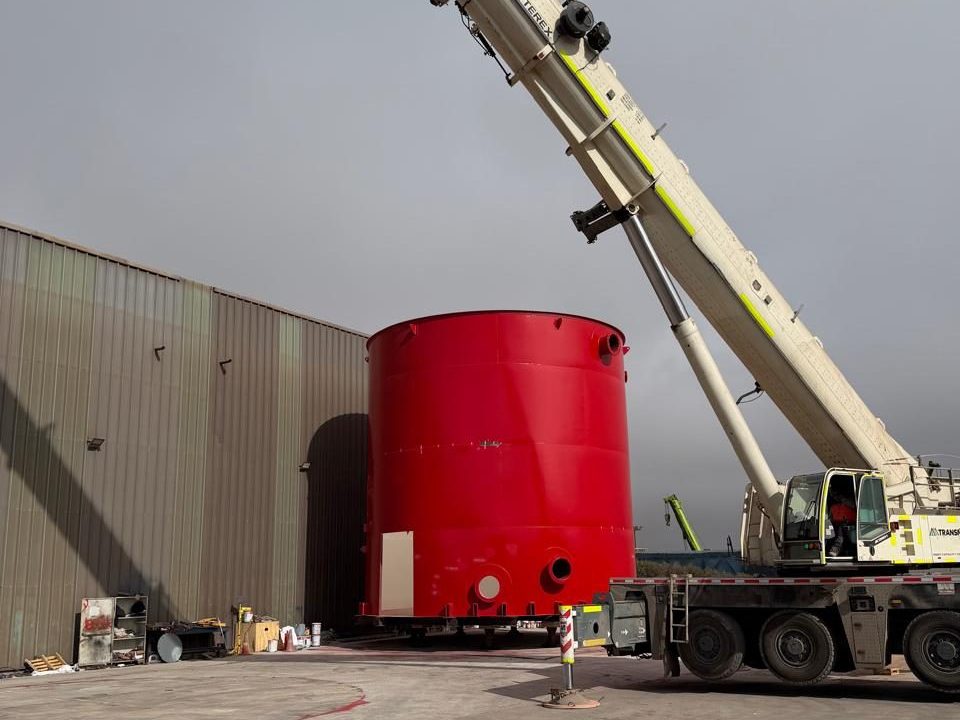

Hoy el pre-armado está completo: el techo — con sus plataformas y accesos ya montados — se izó sobre el manto en una sola maniobra de 7 toneladas, con el yugo de seis brazos colgando de la grúa tal como salió del CAD. Vienen la soldadura final, la prueba de carga y el traslado a faena.
Yugo de izaje · diseño CGK
Un yugo de seis brazos que nació en el CAD

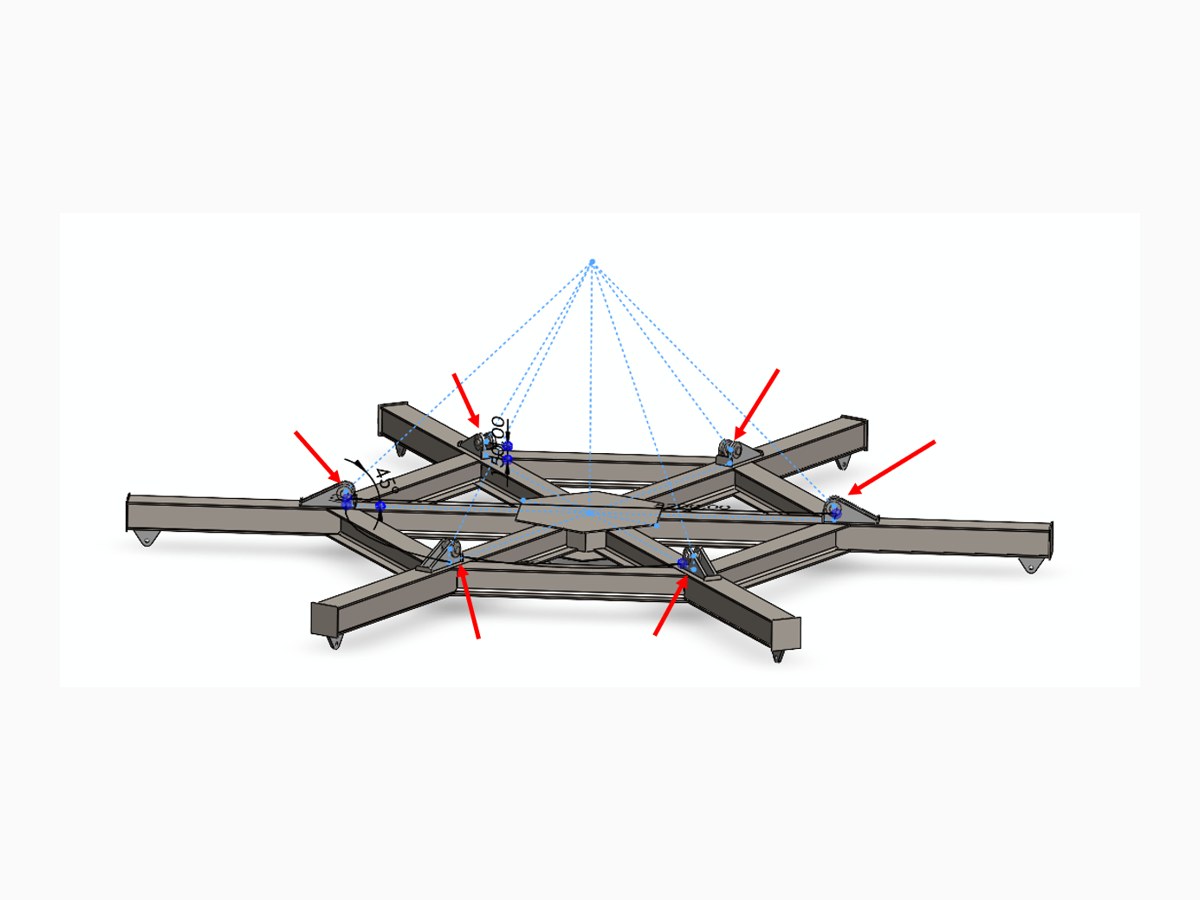

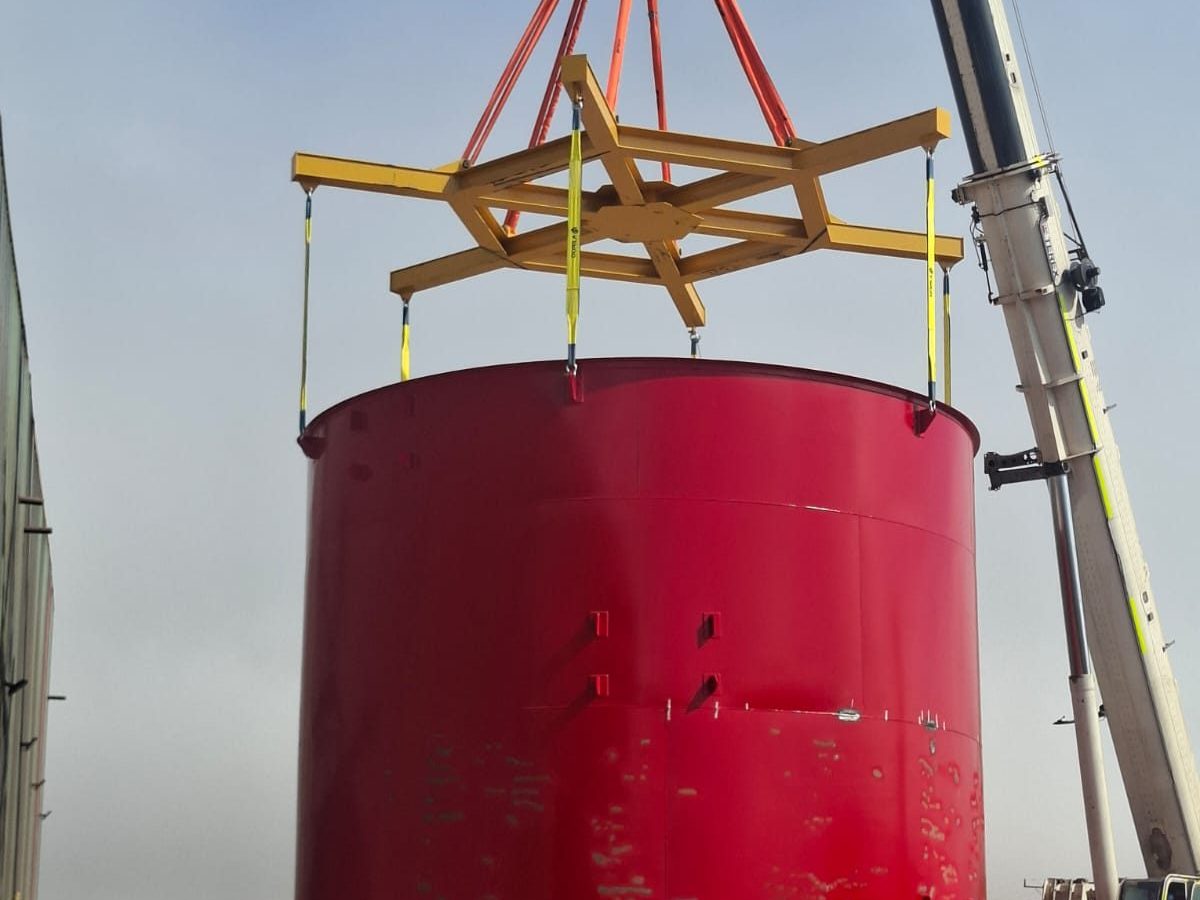

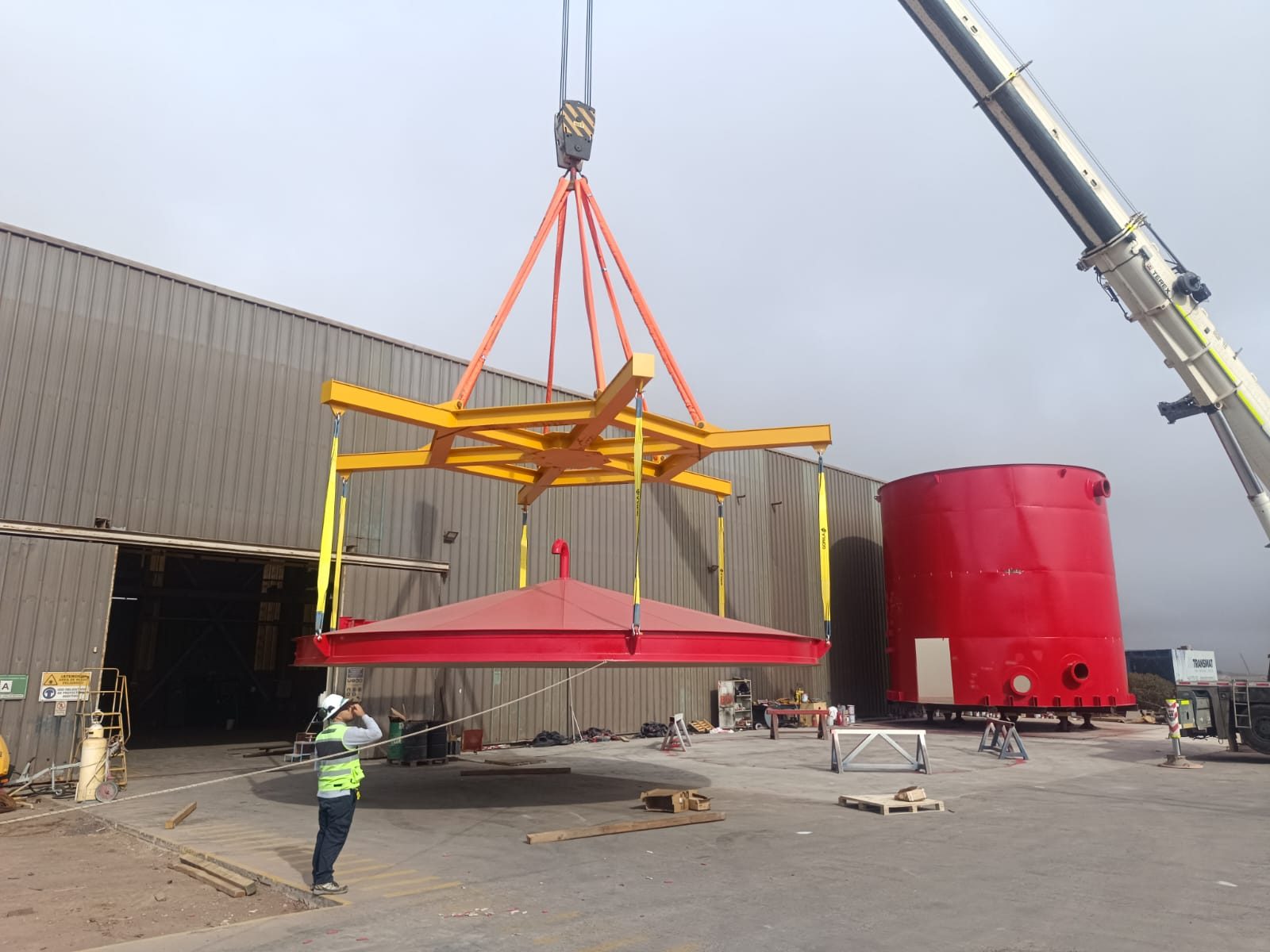

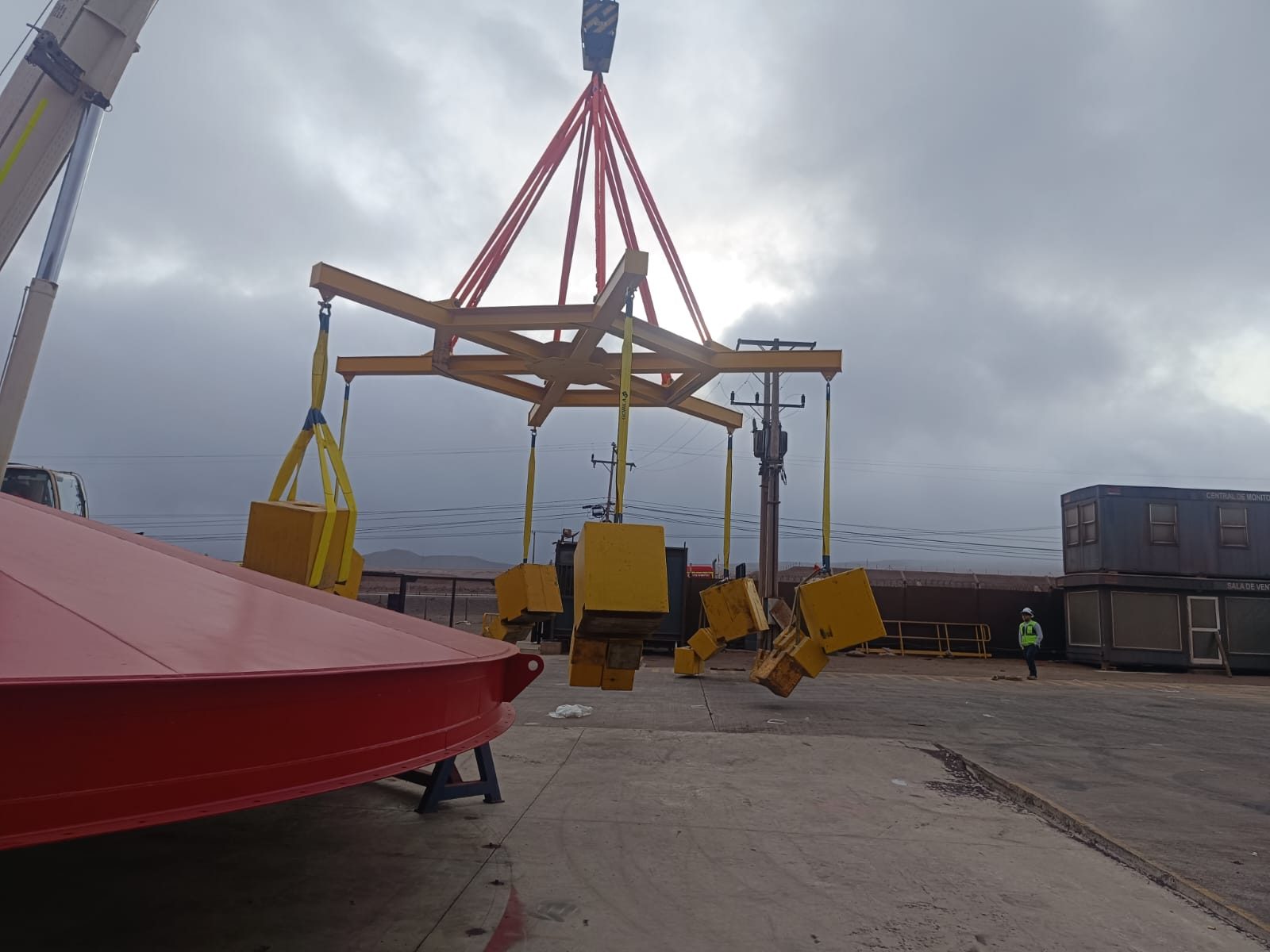

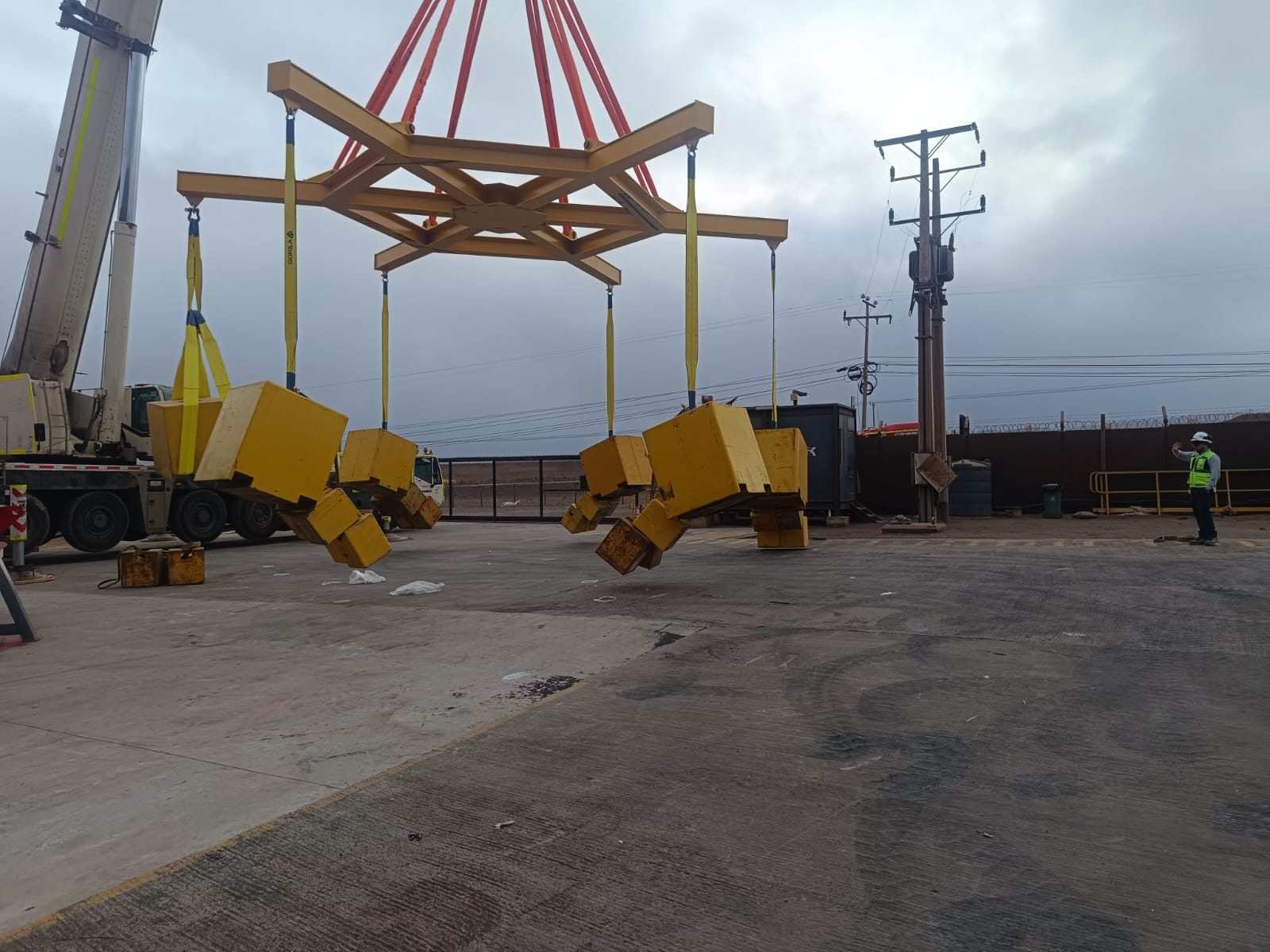

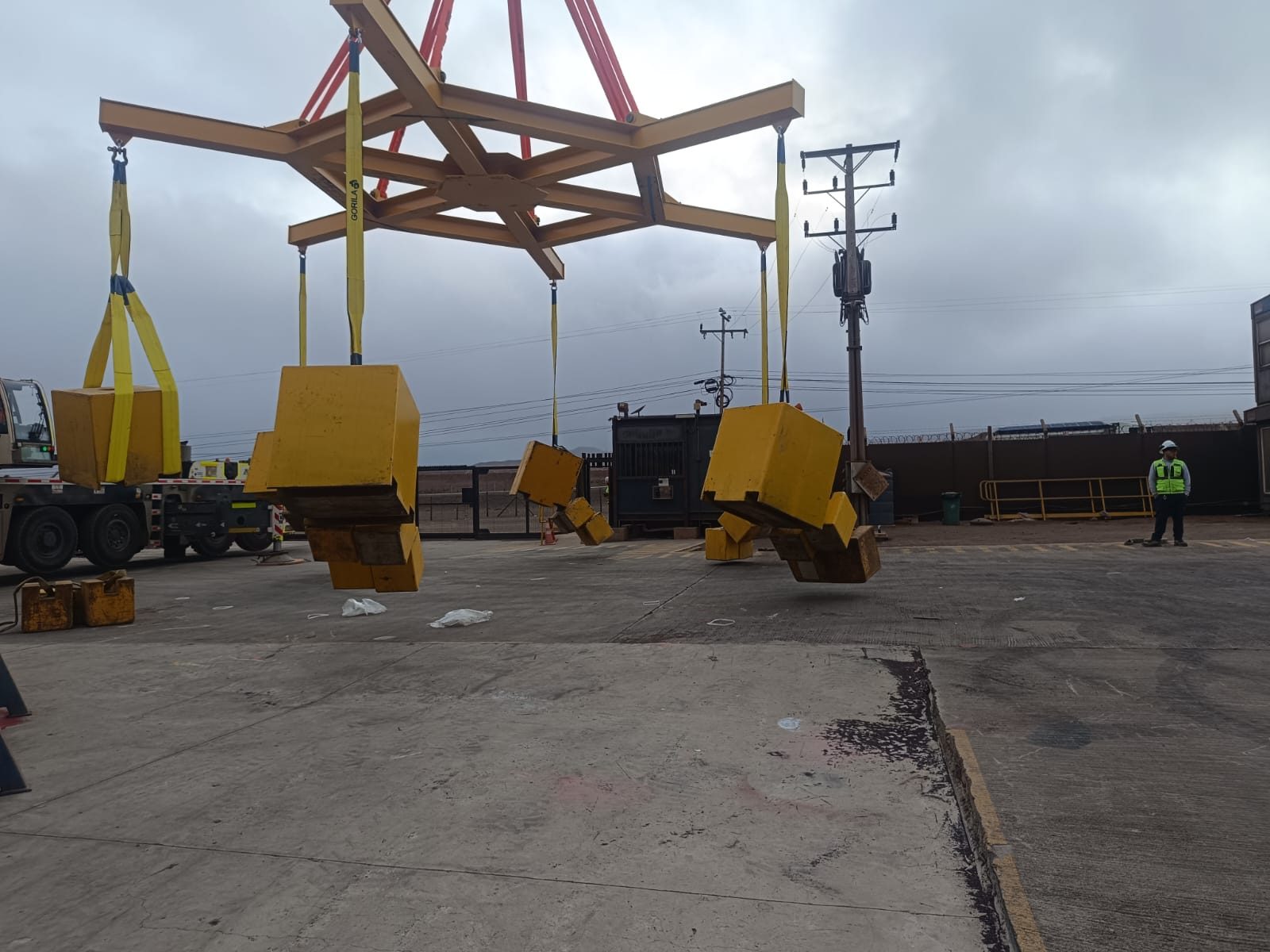

Izar un techo de 9 metros de diámetro y 7 toneladas sin deformarlo exige repartir la carga en toda su circunferencia. Para eso CGK diseñó un yugo de izaje de seis brazos en perfiles HEA, con maniobra de eslingas a 45° y orejas de izaje calculadas punto por punto.

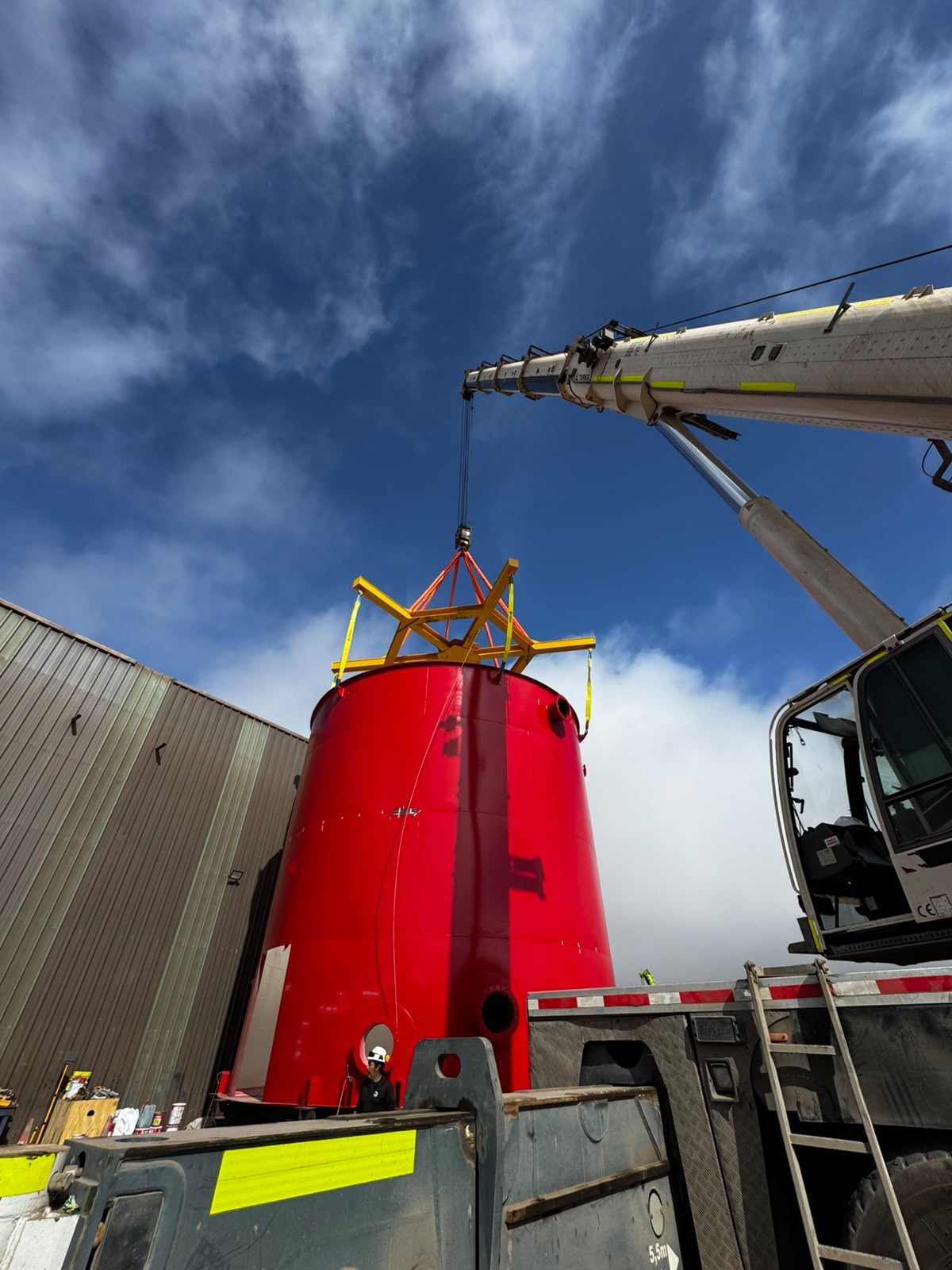

La memoria de cálculo — junto a la del atril de traslado — fue validada por el cliente antes de la maniobra. La estrella de acero que hoy cuelga de la grúa en el patio de La Negra es exactamente la del modelo.
- Yugo de 6 brazos en perfiles HEA · cálculo propio
- Memorias de izaje y traslado validadas por el cliente
- Techo izado completo, con accesos ya montados
Plataforma sobre el techo
Una escalera helicoidal que abraza el estanque

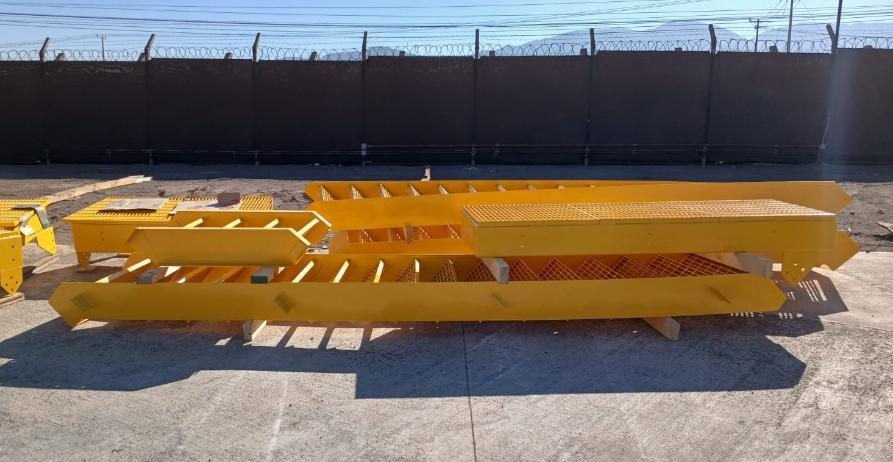

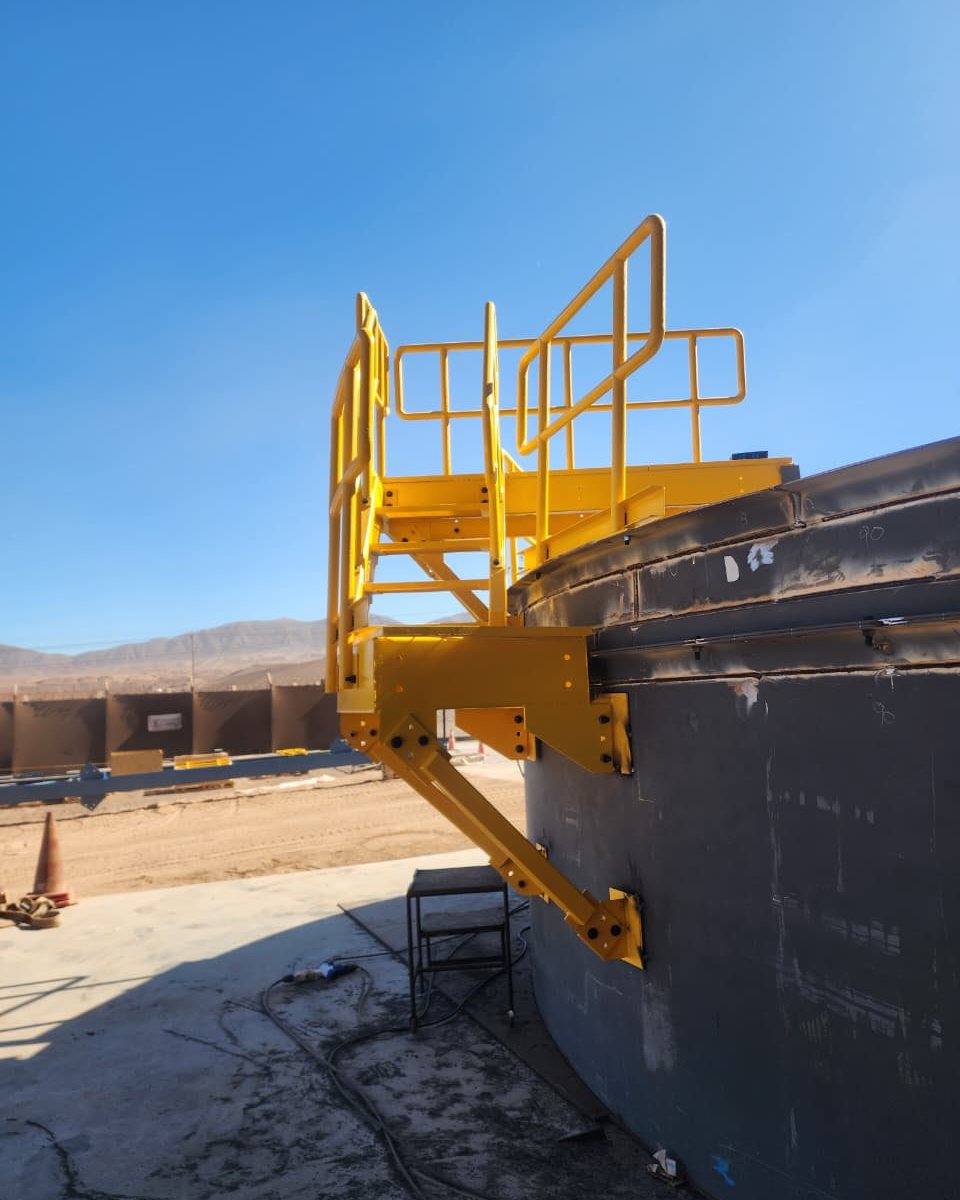

El acceso al techo se resuelve con una escalera helicoidal que se curva siguiendo el manto, más plataformas de grating y barandas perimetrales desmontables para las mantenciones.

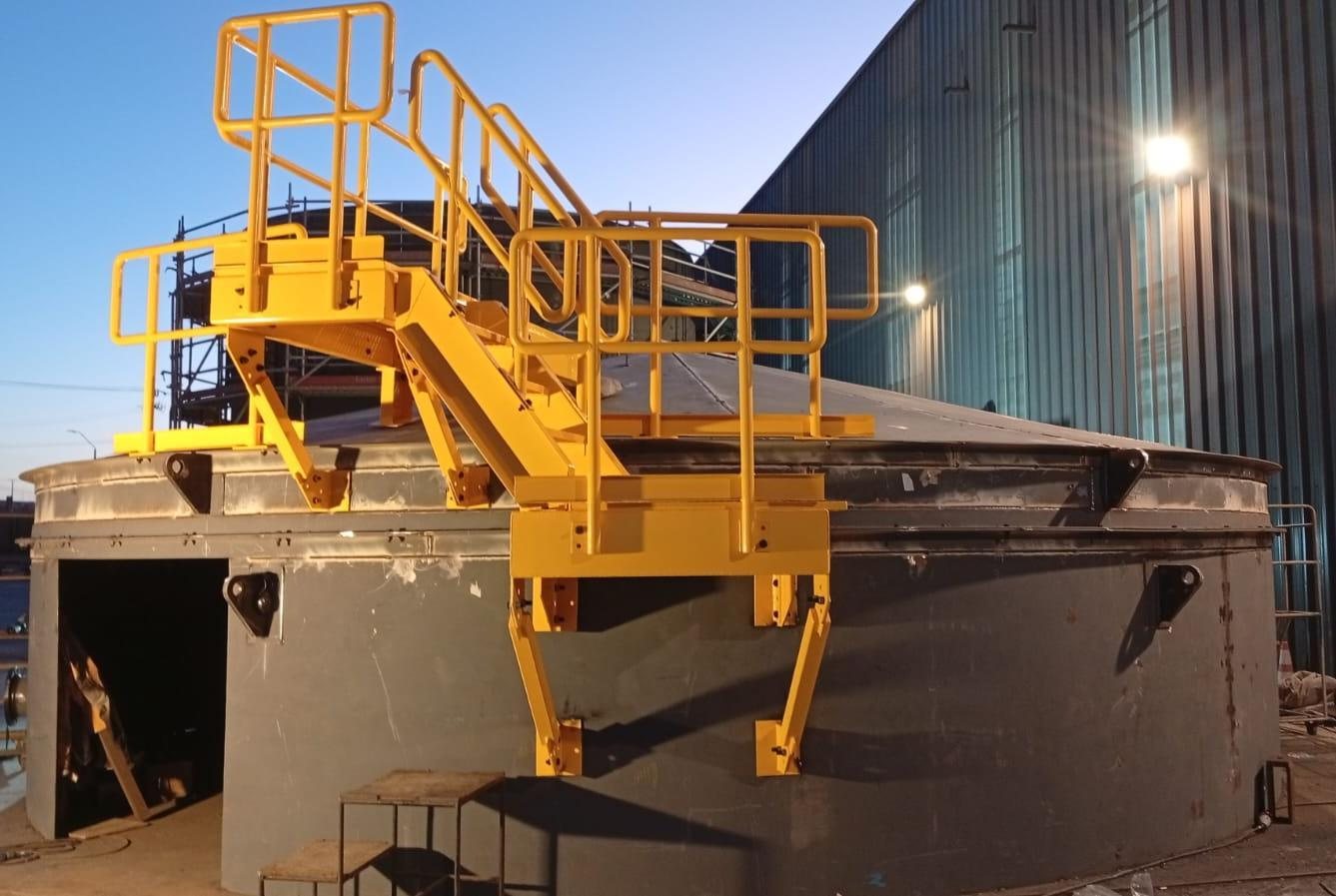

Toda esa estructura se fabricó y pintó en paralelo al estanque, y las plataformas superiores se montaron sobre el techo antes de izarlo — por eso la estructura amarilla ya corona el manto mientras el resto del estanque sigue en armado.
- Escalera helicoidal y barandas terminadas y pintadas
- Plataformas montadas en el techo antes del izaje
- Barandas desmontables para el traslado oversize

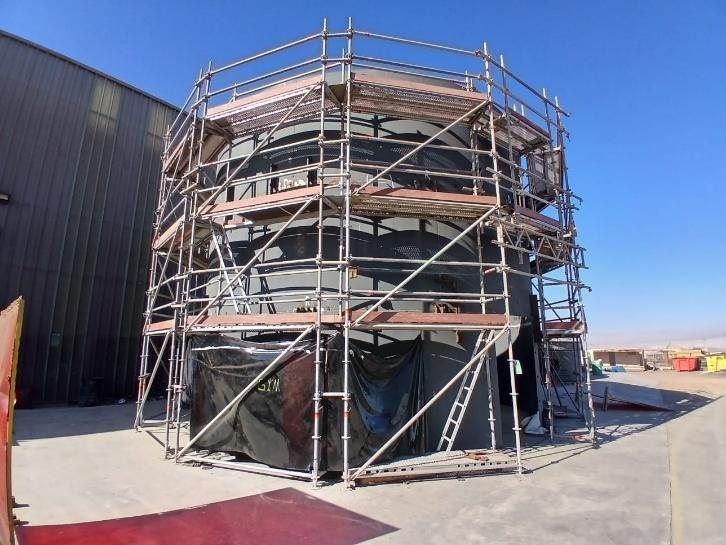

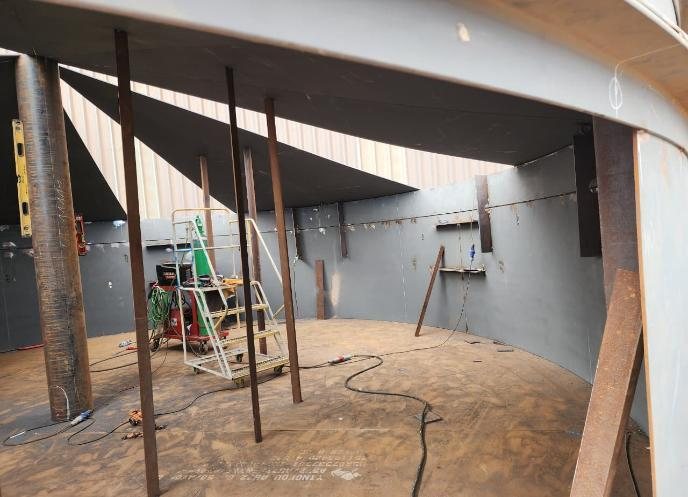

Armado en La Negra
Un estanque que viaja cortado a la medida de la ruta
Nueve metros de diámetro no caben enteros en la carretera: la ruta a faena admite un máximo de 9,5 metros de altura. La respuesta de ingeniería fue seccionar el manto con una unión bridada, trasladar el estanque por partes y cerrar la soldadura en terreno.
Para el viaje, CGK diseñó además un atril de traslado dedicado, con su memoria de cálculo validada y certificados de carga para el cuerpo, el techo y el yugo.
- Manto seccionado con unión bridada
- Atril de traslado de diseño y cálculo CGK
- Soldadura de cierre y terminación en terreno
Siete toneladas en el aire

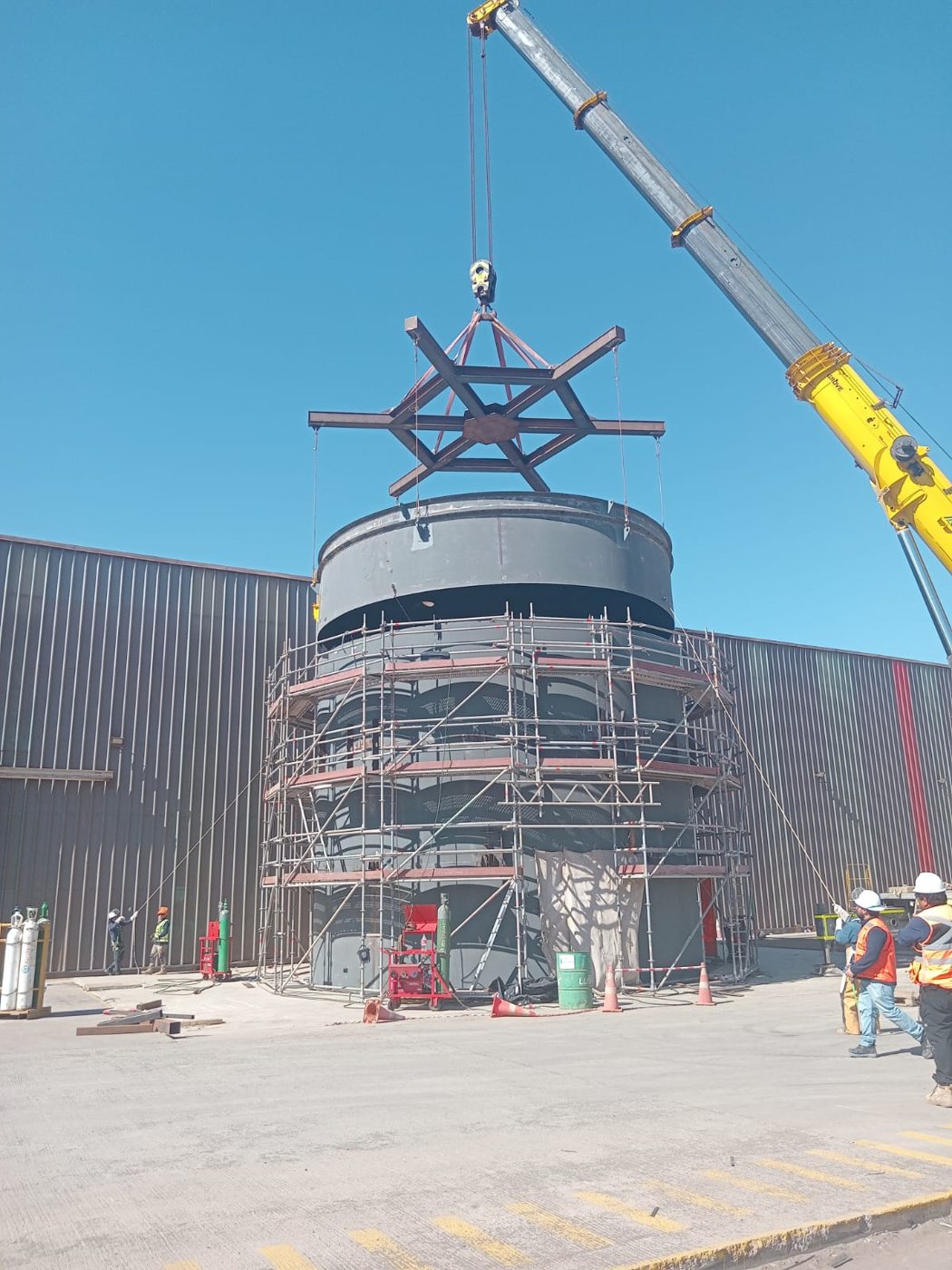

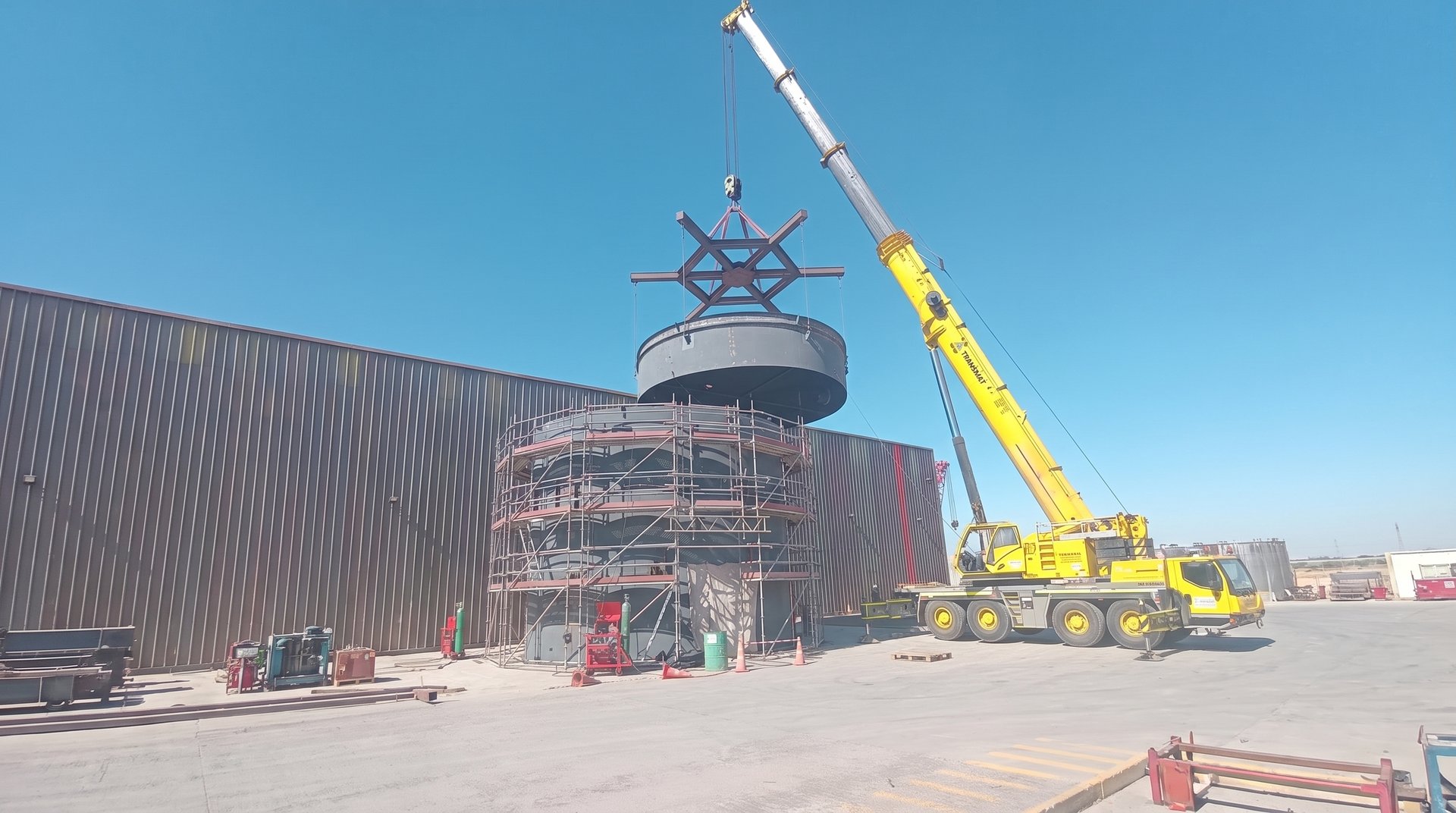

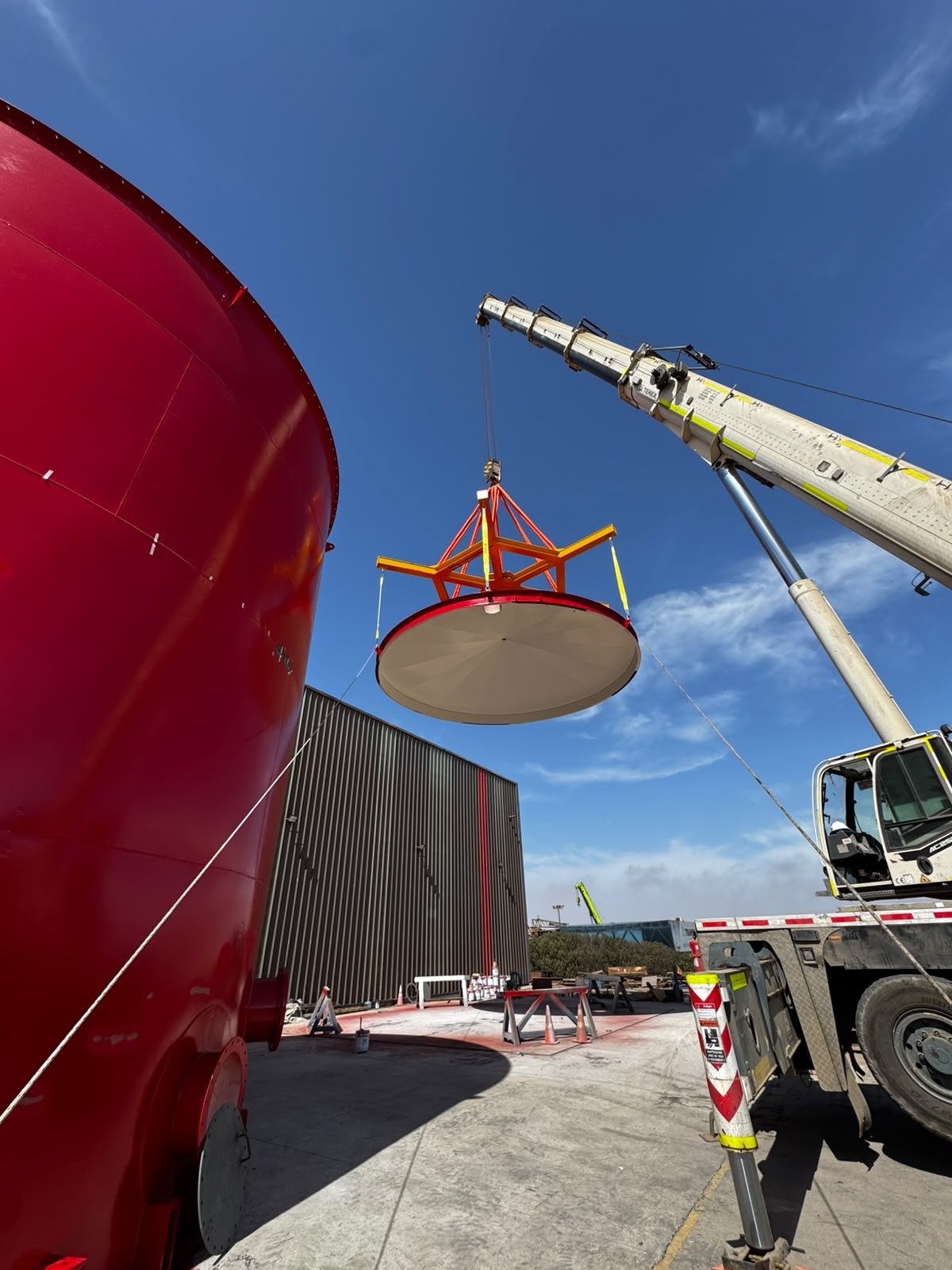

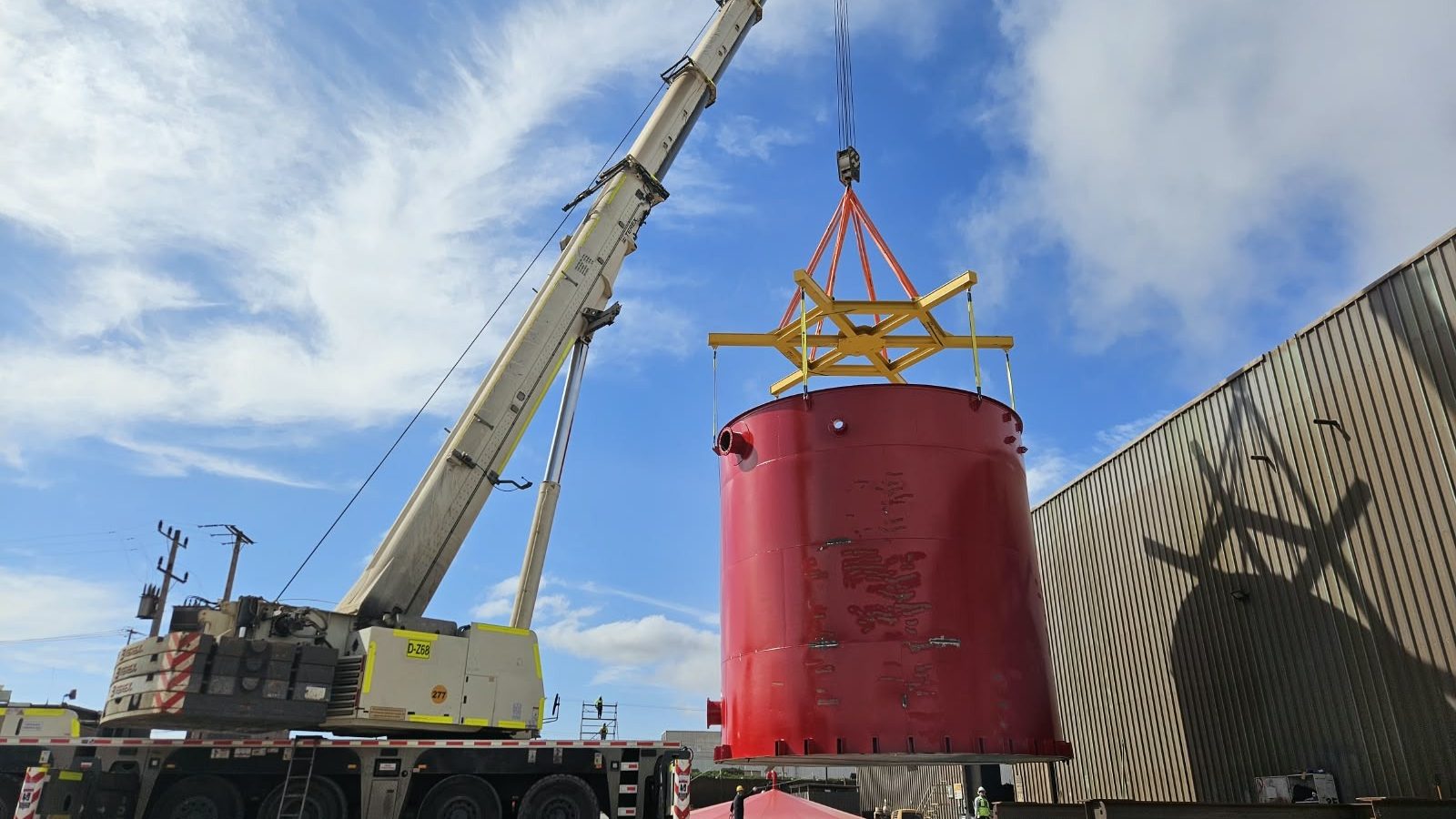

El momento que resume el proyecto: la grúa toma el techo completo — plataformas, barandas y boquillas incluidas — y lo posa sobre el manto andamiado en una sola maniobra.

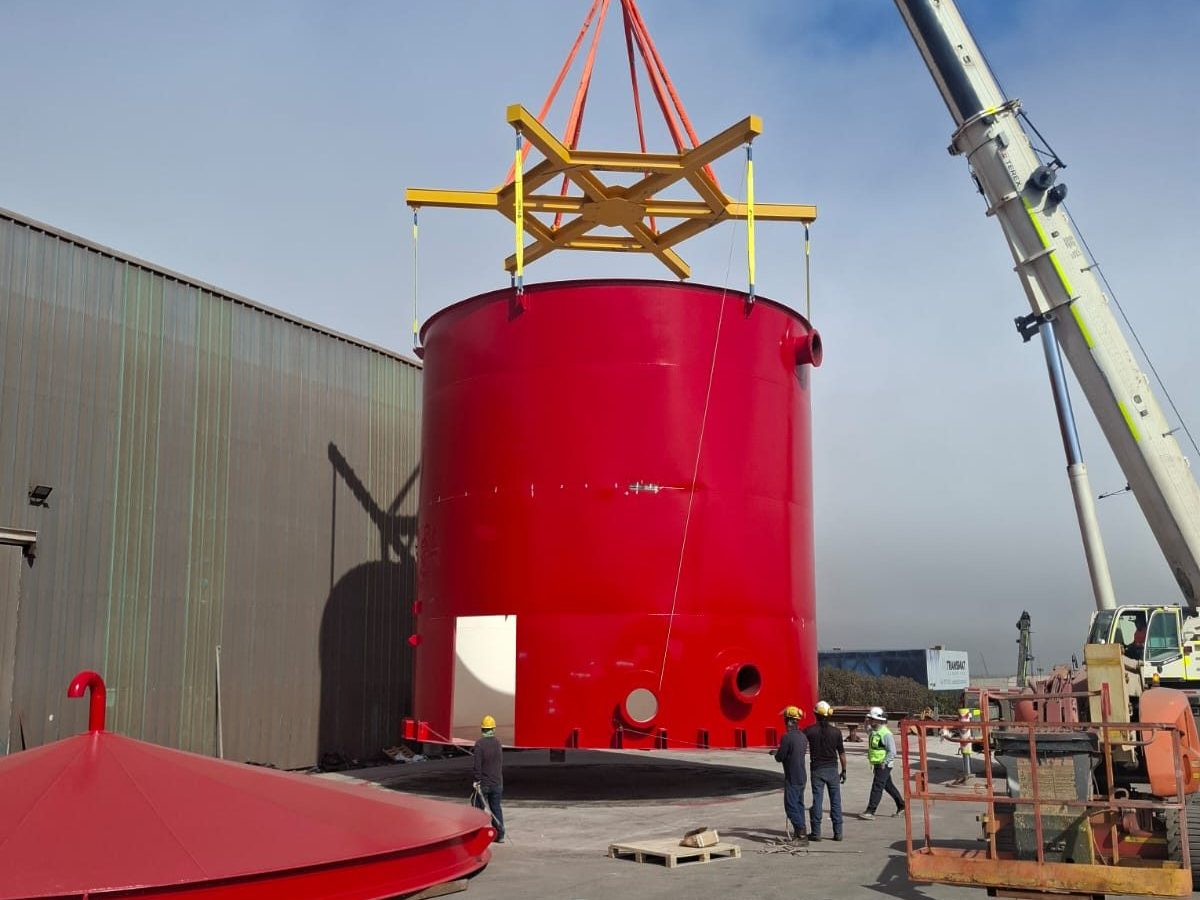

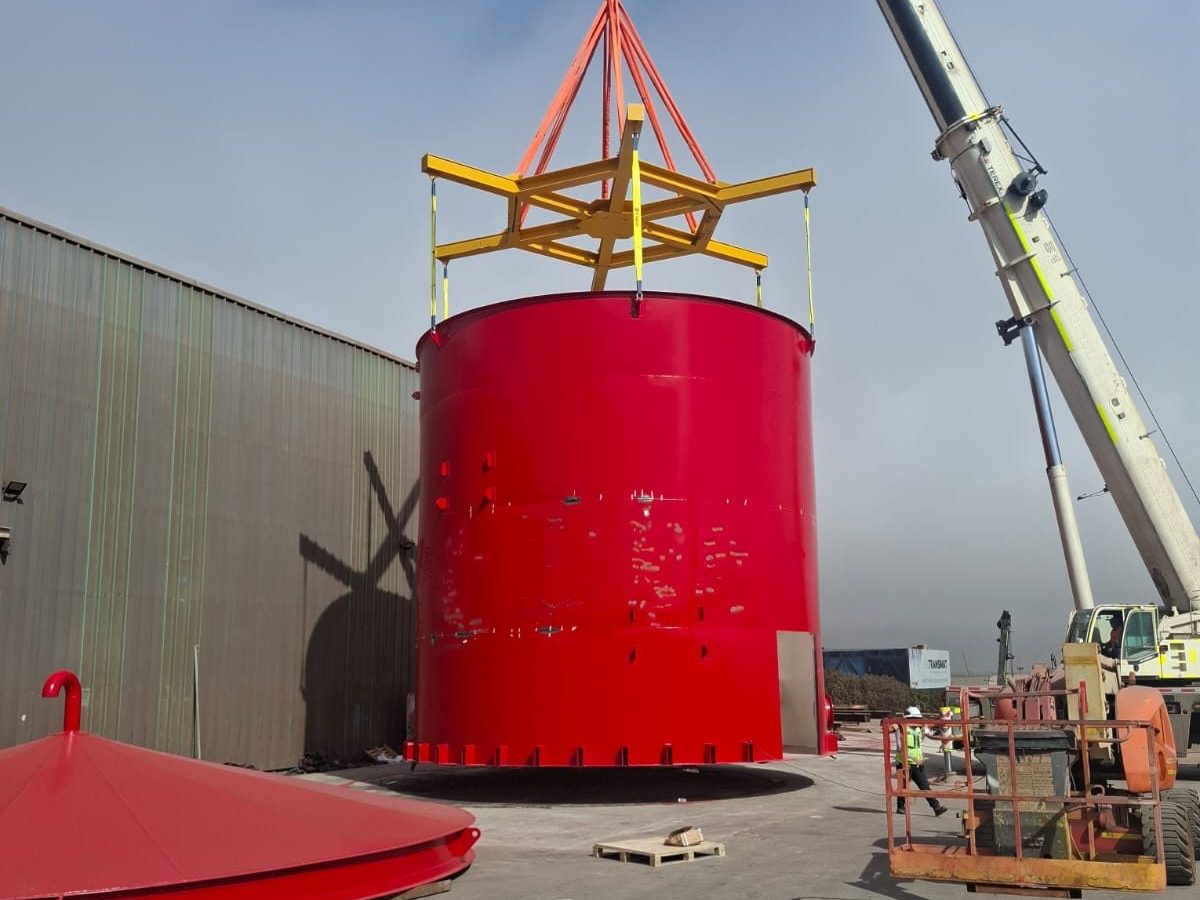

El yugo de seis brazos mantiene la tapa perfectamente horizontal mientras el equipo de La Negra la guía con vientos desde el suelo. Minutos después, el estanque ya tiene la silueta con la que viajará a la mina.
- Maniobra planificada con memoria de izaje validada
- Grúa de gran tonelaje + vientos de control en el patio
- Registro real de obra · sin intervención digital
"El pre-armado está completo: el estanque ya tiene la silueta con la que viajará a la mina. Vienen la soldadura final, la prueba de carga del yugo y el traslado a Spence."
Estado de avance · semana del 13 de julio de 2026
