Un estanque sin planos, dibujado de nuevo desde la nube de puntos

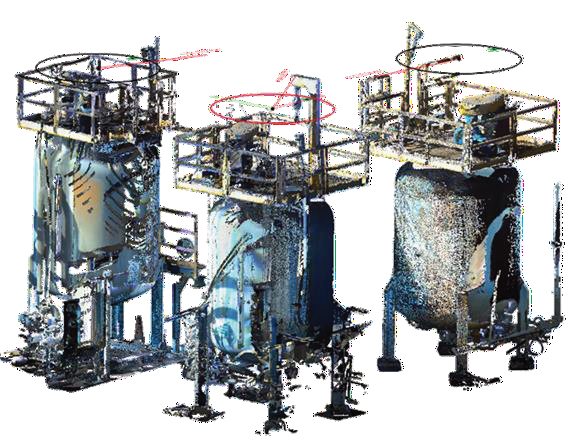

El filtro existía, estaba operando y no tenía planos. Para fabricar el reemplazo hubo que levantarlo completo en faena: escaneo láser, nube de puntos, modelo 3D y planimetría nueva desde cero.

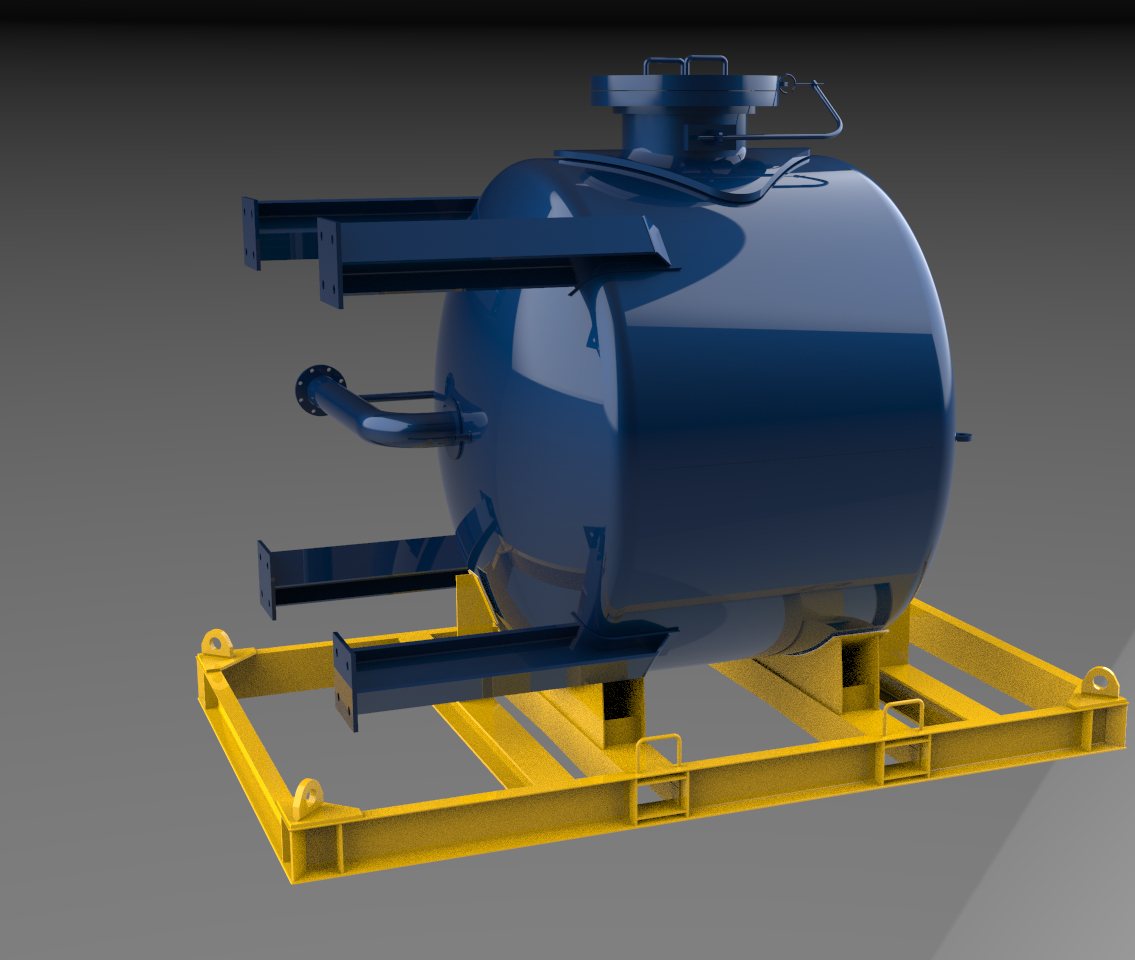

Lo difícil de un filtro de arena no es el manto: son las salidas. Cada boquilla tiene que caer justo donde ya está el piping de la planta, y ahí no hay margen para ajustar en terreno. Modelamos todas las conexiones sobre la nube capturada y verificamos los calces antes de cortar la primera plancha.

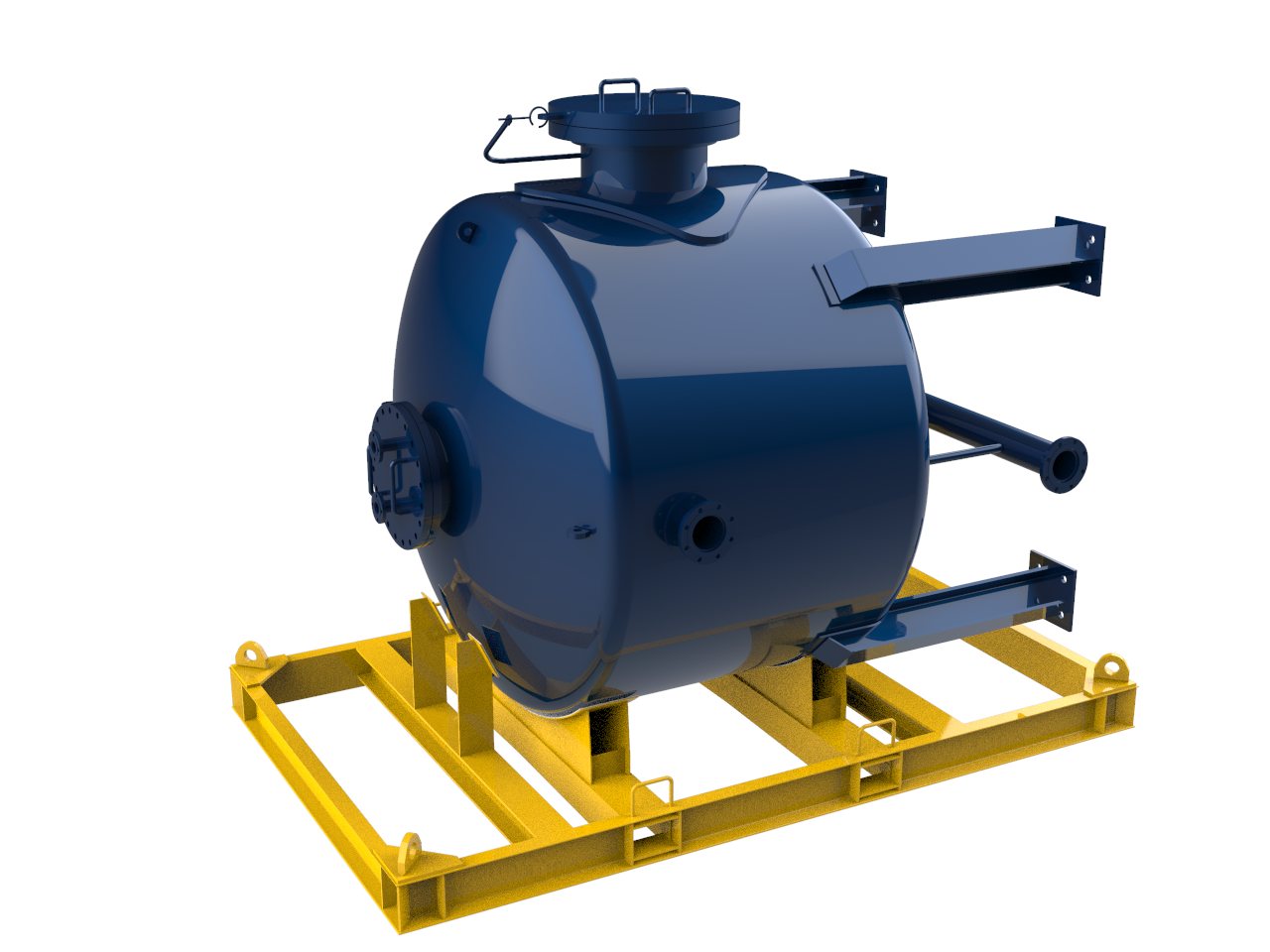

El estanque se entregó con su atril de traslado. Una pieza de este porte viaja como transporte especial, y el atril es lo que garantiza que llegue a faena con la geometría intacta y lista para izar.

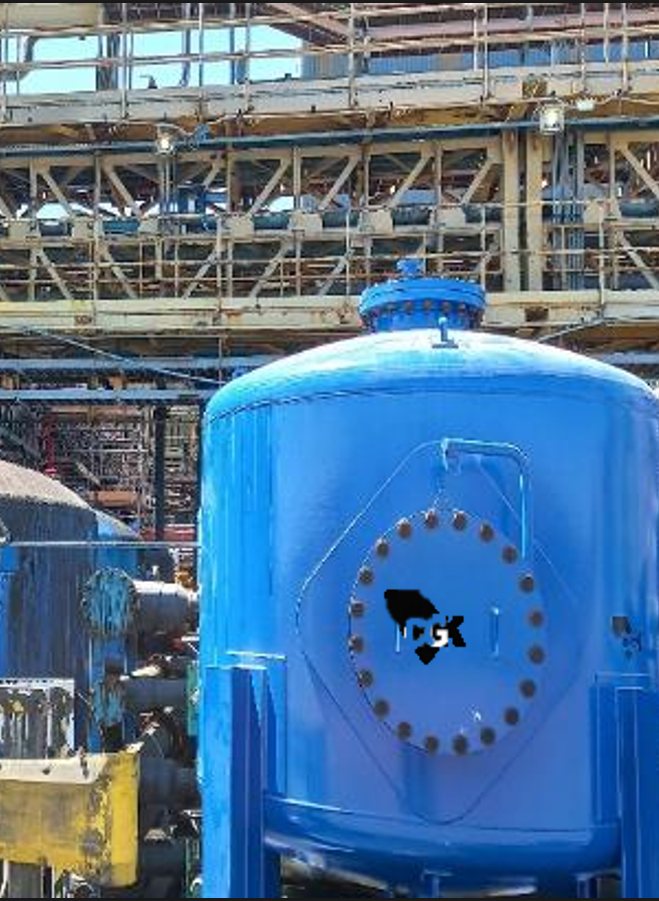

Está instalado y operando desde 2022, empernado al piping existente sin una sola modificación en terreno.
